Kit de evacuación coaxial horizontal Ariston 3318073 60/100 con codo prolongación 1 m y terminal

Conjunto de evacuación de humos coaxial para salida horizontal a fachada, en diámetro 60/100 mm. Es el kit que el propio fabricante indica como accesorio de las calderas murales de condensación de las gamas Clas One WiFi y Cares S, y sin él la caldera no puede ponerse en marcha, ya que ninguno de esos equipos lo trae de serie.

Qué incluye

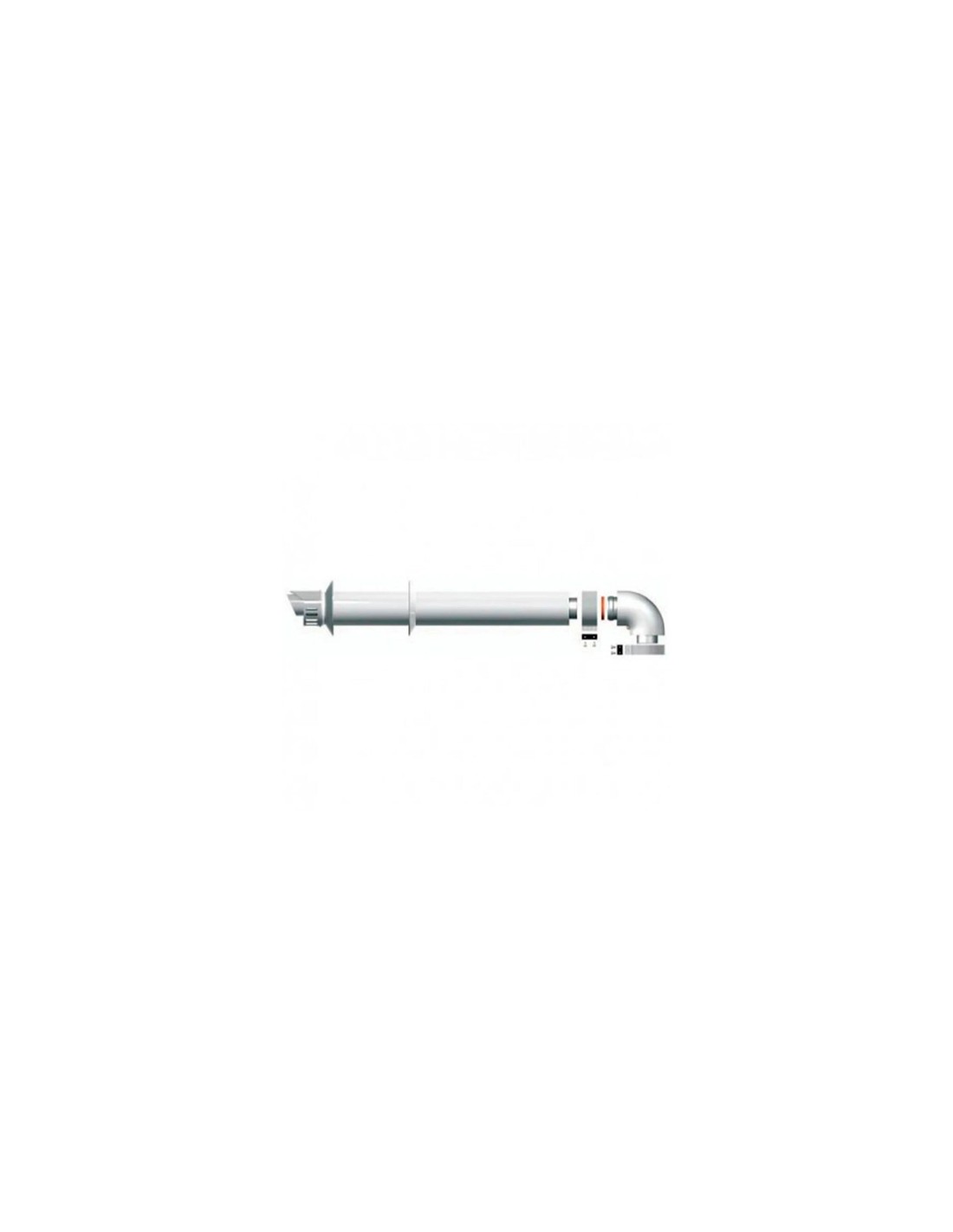

El kit se compone de un codo de 90 grados que sale de la boca de la caldera, una prolongación recta de un metro y el terminal de descarga de pared. Con esas tres piezas se resuelve la instalación típica de una caldera colgada en un muro de fachada o en un cuarto con pared exterior a menos de un metro.

Cómo funciona

El sistema coaxial lleva dos tubos concentricos: el interior, de 60 mm, expulsa los productos de la combustión al exterior, mientras que el hueco entre ambos, hasta los 100 mm exteriores, aspira el aire de fuera hacia la cámara estanca. Al no tomar aire de la estancia, el equipo puede instalarse en espacios cerrados sin necesidad de rejillas de ventilación permanente, y el aire entrante se precalienta al rozar el tubo de humos, lo que ayuda al rendimiento.

Longitudes admitidas

Si el recorrido necesita más de un metro, se añaden prolongaciones. En una Clas One WiFi de 24 kW el fabricante admite hasta 8 metros en diámetro 60/100, y 7 metros en los modelos de 30 y 35 kW. Cada codo adicional descuenta longitud equivalente, así que conviene contar el trazado real antes de comprar tramos.

A tener en cuenta

La colocación del terminal en fachada está sujeta a distancias mínimas respecto a ventanas, huecos y límites de propiedad, que fija la normativa de instalaciones de gas. Debe montarlo una empresa habilitada.
